Die wichtigste Voraussetzung bei der Entwicklung von industriellen Anwendungen der künstlichen Intelligenz (KI) sind ausreichend verfügbare Daten. Auch im industriellen Umfeld sind Daten nicht immer in der benötigten Menge, Qualität oder Struktur vorhanden. Deshalb war das Ziel für AIM Agile IT Management GmbH einen Data Lake zur Sammlung von historischen und Rohdaten im Vorfeld der Entwicklung von industriellen KI-Anwendungen anzulegen und in Betrieb zu nehmen.

Ausgangslage

Für unseren Kunden MediFox sollte mit Hilfe von industrieller KI eine Anwendung erstellt werden, die die Kündigungswahrscheinlichkeit ihrer Kunden vorhersagt. Mit Hilfe einer solchen Vorhersage (Churn Prediction) sollte auf ein eventuelles Kündigungsrisiko reagiert werden können. Die Churn Prediction sollte aufgrund der vorhandenen Daten des Kundeninformationssystems (KIS), des Customer-Relationship-Management-Systems (CRM) und des Servicedesks des Kunden realisiert werden.

Lösung

Ein Data Lake hat die Aufgabe Daten aus einer Datenquelle unstrukturiert und ohne eine Transformation zu speichern. So wird jede Änderung an Datensätzen roh abgelegt. Im späteren Verlauf hat man so eine Datenbasis, die man zu einem Problem heranziehen kann. Im Fall einer Churn Prediction Anwendung kann man durch eine nachträgliche Transformation auf die notwendigen Daten zugreifen, z.B.:

  • Wann hat sich ein Ansprechpartner beim Endkunden geändert?
  • Wann hat der Endkunde neue Lizenzen erworben bzw. wann wurde eine Lizenz verändert oder abbestellt?
  • Wie ist die Zahlungsmoral des Kunden über die Zeit hinweg?
  • Hierzu werden die Rohdaten aus drei verschiedenen Systemen benötigt:
    • Endkundeninformationen aus dem Kundeninformationssystem (KIS)
    • Rohdaten zu Service Requests und Incidents aus dem Jira Servicedesk
    • Lizenzinformationen aus einer Lizenzdatenbank

AIM Data Lake

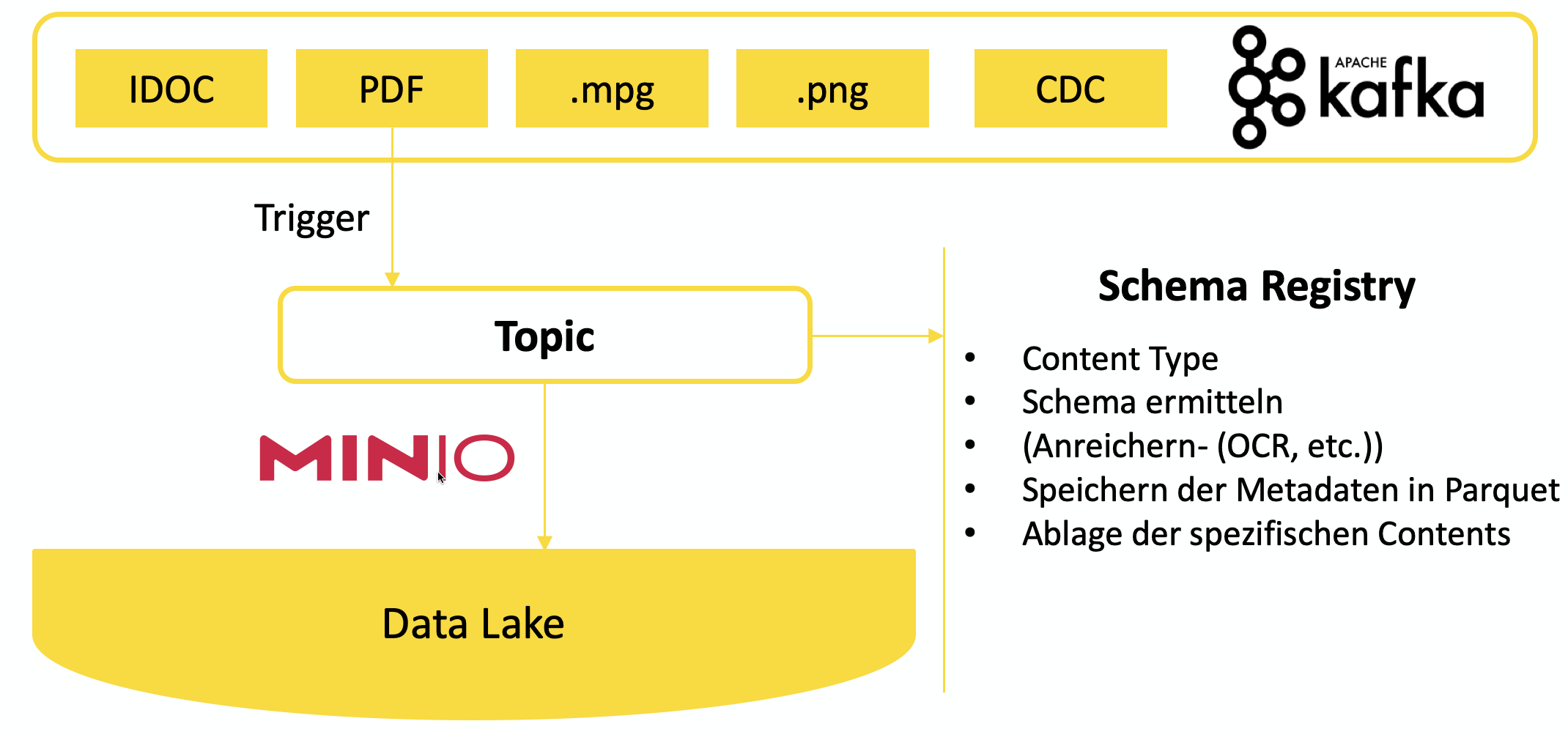

Zunächst werden die Rohdaten aus den Systemen extrahiert. Hierzu muss für jedes System eine geeignete Schnittstelle identifiziert werden. Generell können Daten aus Systemen per Push- oder Pull-Mechanismus extrahiert werden und werden dann mithilfe eines Services in einen Kafka Topic geschrieben. Nun können die Daten asynchron verarbeitet werden, somit wird auch das eventuelle Risiko eines Rückstaus bei der Extraktion minimiert. Gleichzeitig stellt Kafka sicher, dass ein transaktionaler Kontext die Konsistenz aller zu speichernden Daten sicherstellt. Die zu speichernden Daten können ebenso binäre Formate enthalten, da die Transformation in weiterführende Daten bei der Ablage noch keine Rolle spielt. Da wir in einer privaten Cloud beginnen und später in eine AWS oder Microsoft Azure basierte Umgebung zur Speicherung der Daten im Data Lake wechseln können müssen, nutzen wir MinIO als Abstraktion des Dateisystems. MinIO stellt aus Sicht der Applikation immer einen S3-Bucket zur Verfügung. Auf diese Weise sind auch hybride Umgebungen oder Umzüge der Datenbasis kein Problem für den Data Lake.

Jira Extraktion

Im konkreten Beispiel des Jira Servicedesk geschieht dies durch ein Jira Plug-in, welches neu angelegte und geänderte Service Requests erkennt und zur Ablage an den Data Lake sendet. Gleichzeitig überprüft der Service der die Daten ablegt auch, ob sich die Struktur der Datensätze geändert hat. Dies kann zum Beispiel bedeuten, dass ein neues Feld hinzugefügt wurde. Diese Änderungen werden in einer Avro Schema Registry gespeichert, sodass die Veränderung der Struktur von Data Scientists ebenso zur Lösungsentwicklung in Betracht gezogen werden kann. Änderungen oder Neuanlagen von Service Requests werden vom Jira Extractor erkannt und im JSON Format in einen Topic geschrieben. Dort wird die Schemaänderung vom Exporter abgeholt und ebenfalls in den Data Lake geschrieben. Datensätze aus Jira werden im Parquet-Format in den Data Lake geschrieben, das erlaubt ebenfalls eine Referenz auf die gültige Schema Version in der Registry.

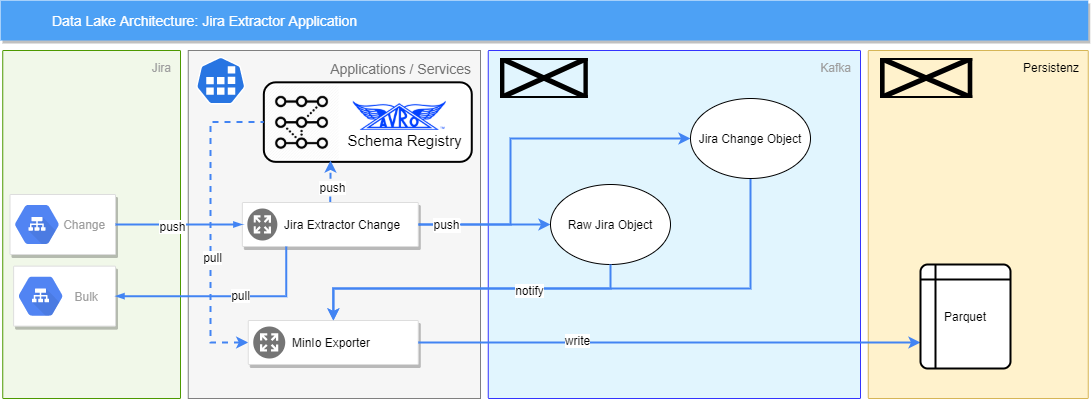

data lake architecture

KIS Extraktor

Die Kundendaten liegen in diesem Fall in einer kundenseitigen Applikation auf FileMaker Basis. FileMaker bietet eine REST Schnittstelle um die Daten zu extrahieren, die Daten werden im JSON Format zurückgegeben. FileMaker bietet außerdem eine Schnittstelle zum Extrahieren der verwendeten Datenformate aller Felder, was uns die Extraktion des Schemas erleichtert. Die Daten werden jede Nacht abgerufen und als Batch verarbeitet. Dabei wird der KIS Extraktor zeitgesteuert alle Daten aus dem KIS anfordern und bekommt so Batches aus der Schnittstelle zurück.

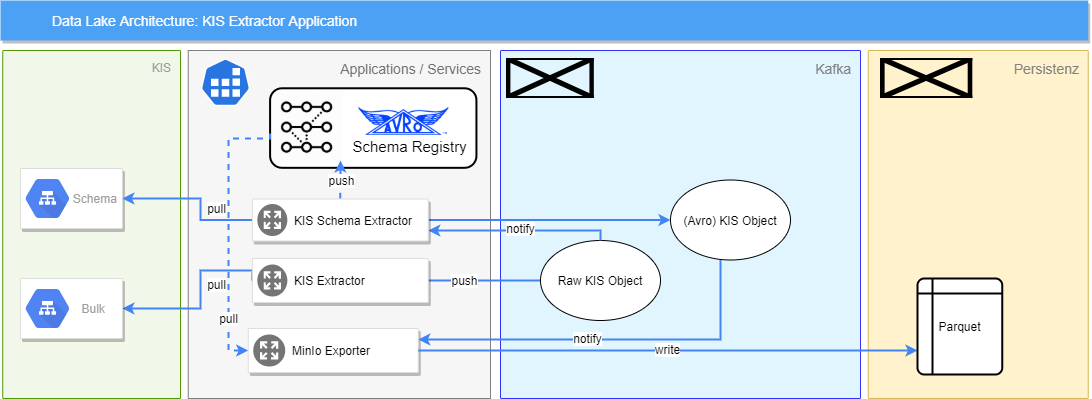

Data Lake architecture kis extractor application

Diese werden nun in die einzelnen Objekte aufgeteilt und in einen Topic geschrieben. Hierdurch wird ebenfalls der Schema Extractor aufgefordert das aktuelle Schema für den jeweiligen Datensatz zu prüfen. Der Schema Extractor nutzt eine Avro Schema Registry um das Schema abzugleichen und gegebenenfalls fort zuschreiben. Alle einzelnen Objekte aus dem ursprünglichem Batch werden jetzt zu einem richtigen Objekt zusammengesetzt, welches im Avro Format serialisiert wird. Das eigentliche Objekt wird dann im Parquet Format in den Data Lake geschrieben.

Ergebnis

MediFox hat nun die Möglichkeit historische Rohdaten aus seinem Data Lake zu nutzen, um eine Transformation in ein strukturiertes Format zu definieren und somit eine Grundlage für u.a. industrielle KI-Anwendungen geschaffen. Dadurch, dass keine Daten mehr verloren gehen können jederzeit auch Anwendungsfälle umgesetzt werden an die man beim Design des Data Lake noch nicht gedacht hat. Neue Datenquellen lassen sich durch ein flexibles Design in Form einer servicebasierten Architektur leicht hinzufügen. Hierdurch wurde die Möglichkeit geschaffen die geplante Anwendung zur Ermittlung der Abwanderungswahrscheinlichkeit zu realisieren, sobald die gespeicherten Daten eine relevante Basis für eine Vorhersage bieten.

Data Lake
